Starterkit 'Lok und Weiche'

Ce texte décrit la configuration des modules d’aiguillage pour le kit de démarrage. On suppose que :

• l’installation du réseau est terminée,
• les modules d’aiguillage sont installés dans les aiguillages et les moteurs des aiguillages sont câblés,
• les signaux sont câblés aux modules d’aiguillage,
• les balises IR sont câblées aux modules d’aiguillage,
• l’alimentation électrique est entièrement fonctionnelle,
• les modules d’aiguillage ont été réinitialisés,
• les moteurs d’aiguillage sont câblés et
• les signaux mécaniques sont câblés.

Pour rappel : Le câblage pour chaque module d’aiguillage est comme suit :

#

Connecter le produit Aiguillage (magnétique) “Demo-W-droit”

Pour connecter l’entraînement magnétique de l’aiguillage au module d’aiguillage (c’est-à-dire, pour le connecter en termes de logiciel), vous devez appeler la configuration :

1. Dans l’onglet “Module”, dans la ligne de “Demo-W-droite”, cliquez sur le symbole “Edit”.
2. La fenêtre “Modifier le boîtier de commande” du module de l’aiguillage s’ouvre.
3. Cliquez sur le champ “Modifier la config”.

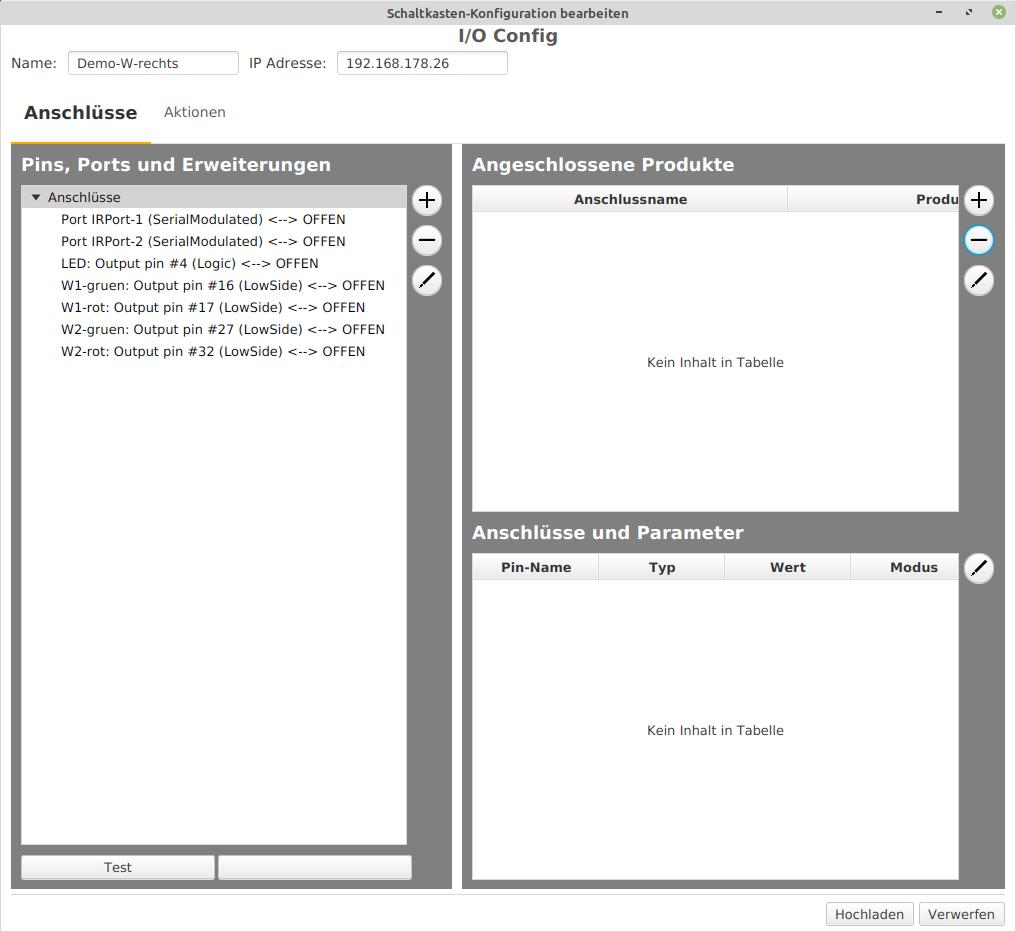

4. La fenêtre “Modifier la configuration du boîtier de commande” s’ouvre.

Un aiguillage est connecté en tant que produit aux bornes “W1-vert” et “W1-rouge” du module “Demo-W-droit”. Lors de la sélection du produit à connecter, il faut prendre en compte facto de que c’est un aiguillage qui, dans le sens de la direction de déviation, tourne à droite.

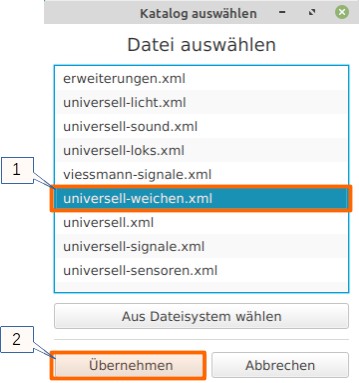

Dans la fenêtre “Modifier la configuration du boîtier de commande”, dans la section “Produits connectés”, cliquez sur “+” pour ouvrir la liste des catalogues de produits et choisir un catalogue.

1. Le catalogue “universell-aiguillages.xml” est choisi et
2. avec un clic sur “Appliquer” ouvert pour d’autres travaux.

Le catalogue “universell-aiguillages” est sélectionné. Dans ce catalogue, un nom est donné et un aiguillage est sélectionné :

1. Dans la fenêtre “Choisir le produit”, le nom produit “Demo-W-droit” est entré.
2. Le produit “Aiguillage (magnétique)” est sélectionné.
3. Sous Configuration du produit, “Aiguillage-Droit” est sélectionné.
4. En cliquant sur “Appliquer”, la sélection est confirmée.

Le module d’aiguillage CTC est déjà intégré à l’aiguillage, et W1 est câblé avec l’entraînement magnétique de l’aiguillage. Il s’agit maintenant de procéder au “câblage logique” du contrôle. La première étape consiste à savoir quel pin / port du module d’aiguillage met l’aiguillage en position “déviée” ou “droite”. La procédure est la suivante :

• Dans le champ “Pins, Ports et Extensions”, sélectionnez la sortie “W1-vert”.
• Cliquez sur le champ “Test”. L’aiguillage commute. Hypothèse : l’aiguillage passe en position “droite”.
• Dans le champ “Pins, Ports et Extensions”, sélectionnez la sortie “W1-rouge”.
• Cliquez sur le champ “Test”. L’aiguillage commute. Hypothèse : l’aiguillage passe en position “déviation”.

Maintenant, les noms de pin mentionnés dans la fenêtre “Connexions” (“droite” et “déviation”) du produit (“Demo-Aiguillage-droite-conn”) sont connectés aux connexions mentionnées dans la fenêtre “Pins, Ports et Extensions” :

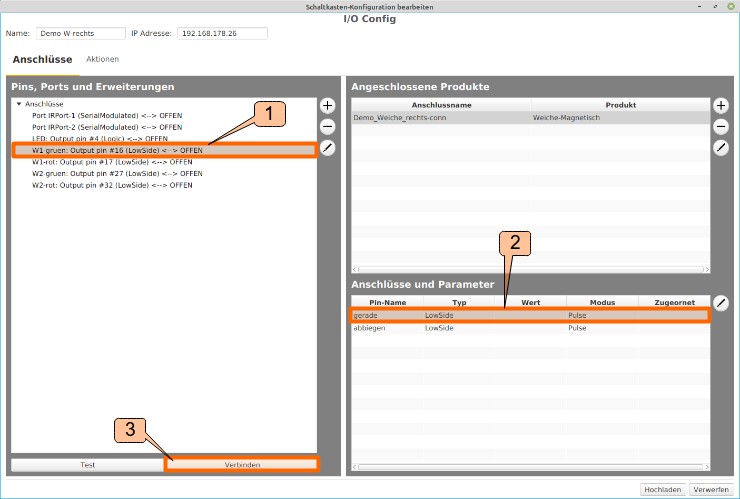

1. Cliquez sur “W1-vert : Pin de sortie #16 (Côté bas)” pour sélectionner le pin du module d’aiguillage.
2. Cliquez sur “droite” dans “Connexions et Paramètres” pour sélectionner le pin-name “droite” du produit.
3. Cliquez sur “Connecter” pour établir la connexion logique entre “W1-vert” et “droite”.

De même, “W1-rouge : Pinout #17 (Côté bas)” est connecté à “déviation”.

1. Cliquez sur “W1-rouge : Pinout #17 (Côté bas)” pour sélectionner le pin du module d’aiguillage.
2. Cliquez sur “déviation” dans “Connexions et Paramètres” pour sélectionner le pin-name “déviation” du produit.
3. Cliquez sur “Connecter” pour établir la connexion logique entre “W1-rouge” et “déviation”.

Le résultat du travail de connexion du module d’aiguillage à l’entraînement magnétique de l’aiguillage se présente comme ceci dans l’application CTC :

Dans la fenêtre “Modifier la configuration du boîtier de commande”, l’action est terminée par un clic sur “Upload” la configuration est sauvegardée dans le module d’aiguillage “Demo-Aiguillage-droite.

#

Connecter le produit Aiguillage (magnétique) “Demo-Aiguillage-gauche”

La procédure pour le deuxième aiguillage est similaire à celle décrite ci-dessus. La configuration est appelée avec “Edit” de “Demo-Aiguillage-gauche”.

• Contrairement à “Demo-Aiguillage-droite”, pour “Demo-Aiguillage-gauche”, lors de la “connexion du produit”, il faut choisir la configuration de produit “Aiguillage-gauche”.

Les connexions de commutation sont testées et établies comme décrit ci-dessus. Dans la fenêtre “Modifier la configuration du tableau de commutation”, l’action est terminée en cliquant sur “Télécharger” la configuration est enregistrée dans le module d’aiguillage “Demo-Aiguillage-gauche”.
