Le module CTC-Loco-M3 (medium) est optimisé pour les locomotives à partir de l'échelle H0 et est disponible dans les variantes suivantes :
- avec connecteur standard PluX22 ,
- avec l'interface 21mtc de Märklin ,
- avec une platine à broches 8 pôles selon NEM-652 ,
- avec une barrette à 6 broches selon NEM-651 ,
- avec câbles pour voie, moteur, éclairage et jusqu'à 6 connexions AUX,
- pour l'échelle G avec interface PluX22 et câbles pour le lecteur NFC,
- avec câbles pour le raccordement d'un décodeur DCC .
Il est conçu comme successeur des modules doc/light/fr//data_sheet/CTC-Lokmodul-PluX22.html, doc/light/fr//data_sheet/CTC-Lokmodul-21mtc.html, doc/light/fr//data_sheet/CTC-Lokmodul-H0a.html et doc/light/fr//data_sheet/CTC-Lokmodul-H0d.html.
Les variantes avec connecteur normalisé peuvent être installées sans soudure. Pour la transformation de locomotives plus anciennes (y compris analogiques), vous pouvez utiliser notre adaptateur CTC-PluX22 ou l'une des variantes avec câbles.
| Propriété | Description |
| Optimisé pour | Locomotives à partir de l'échelle H0 avec PluX22, 21mtc, NEM-651, NEM-652 ou pour le soudage |
| Dimensions | 30 x 15,5 mm |
| Processeur | Espressif ESP32 (ESP32 PICO Mini-02) |
| Tension d'entrée | env. 9 V à 24 V DC ou courant numérique ou AC (avec condensateur de soutien) |
| Sortie moteur | 1x moteur à courant continu : courant permanent env. 1,0 A, crête 3,5 A |
| Sorties de commutation | 8x demi-pont 500 mA (F0L, F0R, AUX1 à AUX6) Avec PluX22, AUX7 n'est pas connecté |
| Courant total max. | 2 A |
| Interfaces | SUSI3 classic, récepteur IR CTC, bus de train (p. ex. SUSI3), 2x entrée, 2x GPIO |
| Courant en ligne passif | TBD |
| Courant au démarrage | 50 mA à 15 V |
Acheter maintenant : PluX22 21mtc NEM-652 NEM-651 Câbles Échelle G DCC
Dans la vue d'ensemble "Modules CTC-Loco ", vous trouverez d'autres modules de locomotive et des liens vers des guides d'installation.
L'image montre les variantes 21mtc, NEM-652 et PluX22 (de gauche à droite) :
Raccordement
Remarques :
- Lors du choix de la tension d'entrée, n'oubliez pas que les moteurs, lampes, etc. raccordés au module CTC doivent également supporter cette tension Avec PluX22, la connexion AUX-7 n'est pas utilisée.
- Avec 21mtc et PluX22, le bus de train peut être utilisé comme interface SUSI.
Pour le raccordement :
- enficher le module CTC sur la prise correspondante de la locomotive ou souder les câbles.
- si ce n'est pas déjà fourni, souder le condensateur tampon
- brancher le récepteur IR CTC ou le lecteur NFC optionnel sur la prise 8 pôles du module CTC.
L'attribution des connexions d'éclairage et AUX aux commutateurs dans l'application peut être configurée librement (cfg.xml).
Récepteur IR
Pour le récepteur IR, nous vous fournissons un câble avec une fiche 6 pôles adaptée. La prise sur le module est un JST SM06B-SURS-TF. Cette prise est également utilisée pour flasher le module via un câble FTDI. Le brochage est le suivant : 1-Reset, 2-Flash, 3-GND, 4-TX, 5-RX, 6-VCC.
Condensateur tampon

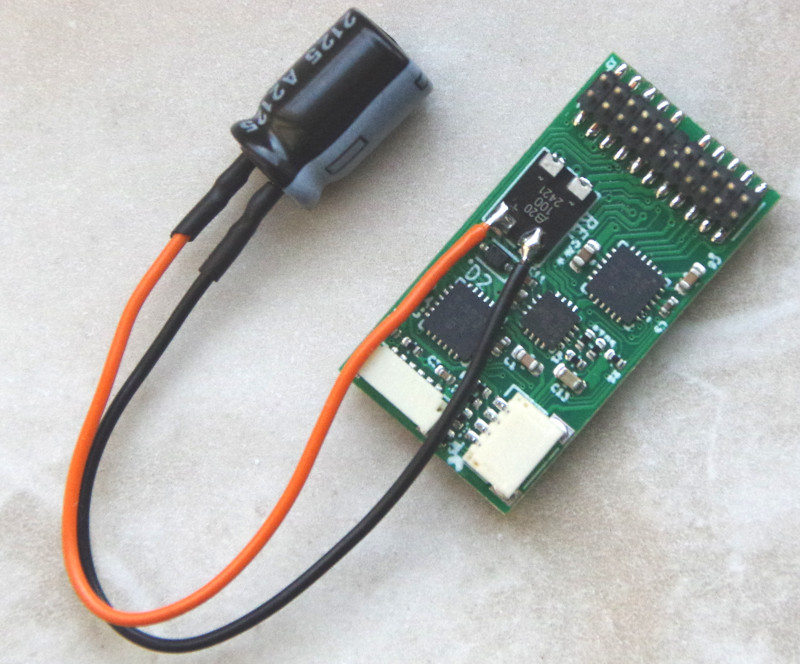

Le condensateur tampon (470 µF sur l'image) est soudé aux contacts + et - du redresseur :
En option, nous livrons déjà le module CTC-Loco-M3 avec le condensateur soudé.
Brochage
Les détails sur le brochage et les dimensions se trouvent dans les normes respectives (voir ci-dessus).
La variante avec câbles est soudée sur les contacts du connecteur PluX22 :
Le schéma suivant montre le brochage et les couleurs des câbles :
