Ce chapitre traite des sujets suivants :
- Réinitialisation des modules d’aiguillage,
- Installation des modules d’aiguillage dans les aiguillages Märklin C-Gleis,
- Installation des modules de locomotive, et
- Installation des balises IR dans le Märklin C-Gleis.
Principes de base
Si vous n’êtes pas absolument certain de la configuration d’un module, vous devez le réinitialiser avant de connecter quoi que ce soit à ce module !
Il est toujours - et ici souligné : TOUJOURS - nécessaire de réinitialiser un module d’aiguillage CTC ou un module IO CTC avant de l’installer et de le câbler quelque part. “Réinitialisé” signifie dans ce cas qu’il doit avoir une configuration “vide”.
Cela évitera des états de contrôle et de commutation involontaires, indésirables et potentiellement nuisibles. Ces états pourraient provenir d’une ancienne configuration et câblage qui avait du sens pour l’installation correspondante à l’époque, mais qui ne sont plus nécessaires ou souhaitables et peuvent même être nuisibles maintenant. Une configuration inappropriée peut entraîner la destruction des modules CTC ou d’autres éléments de commutation.
Remarque : Les modules neufs livrés par CTC sont toujours en état réinitialisé, vous n’avez donc rien à faire avec ceux-ci.
Réinitialiser la configuration des modules d’aiguillage
Pour des raisons de simplicité, il est recommandé de réinitialiser chaque module d’aiguillage CTC individuellement. Les modules d’aiguillage CTC et les modules IO CTC sont réinitialisés avant l’installation et le câblage de la voie ferrée comme suit :
- Le module à réinitialiser est alimenté en tension de fonctionnement.
- L’application CTC est lancée.

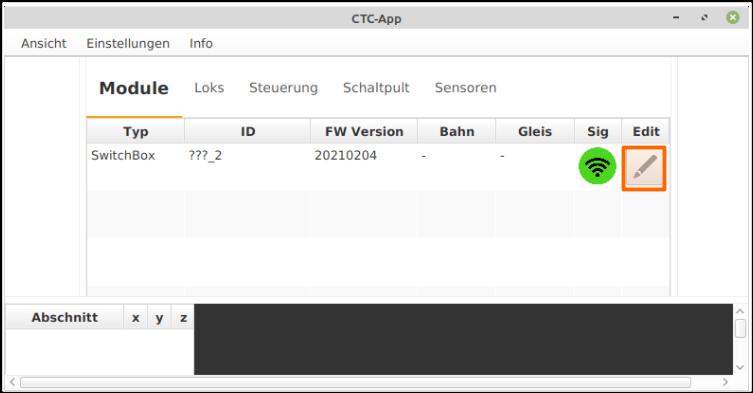

- Dans la fenêtre de démarrage, sous l’onglet “Liste des modules”, une liste de tous les modules apparaît. Comme seul un module d’aiguillage CTC est alimenté, la liste ne contient qu’une seule entrée.
- Dans la ligne du module à réinitialiser, cliquez sur l’icône de crayon dans la colonne Éditer.

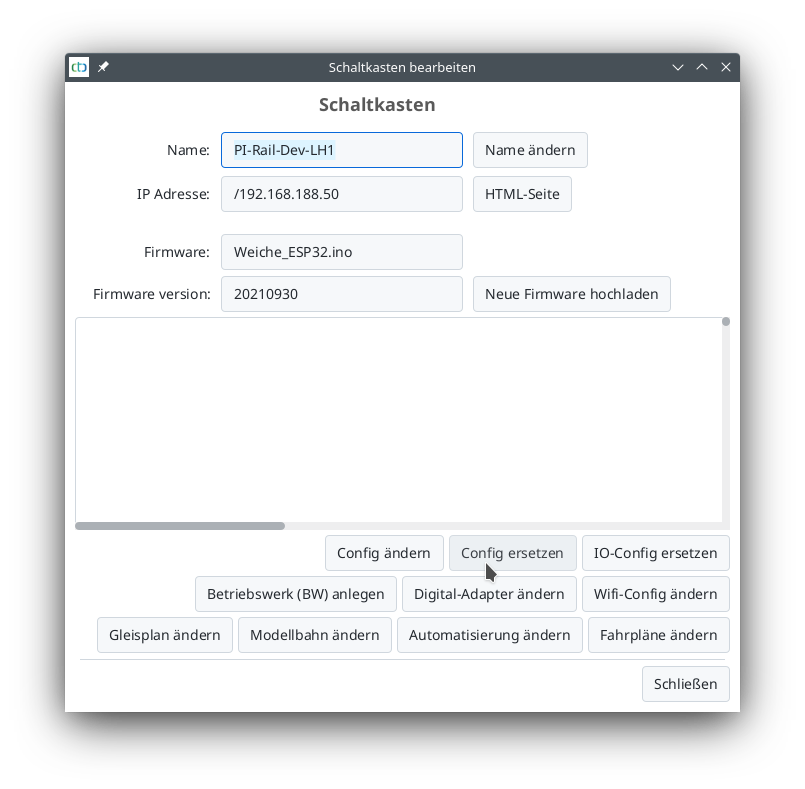

La fenêtre “Tableau de bord” s’ouvre. Cliquez sur le champ “Remplacer Config”.

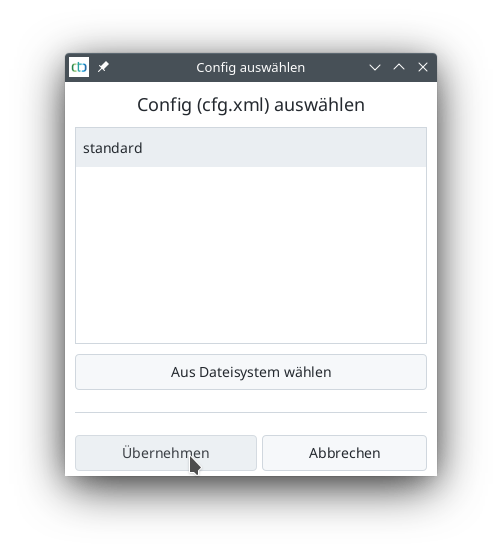

La fenêtre “Sélectionner Config” s’ouvre :
- Sélectionnez la configuration “standard”
- Puis cliquez sur “Appliquer”.

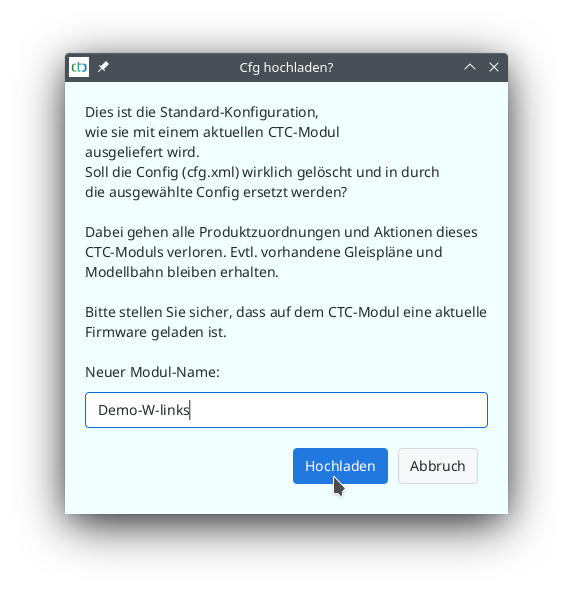

Un message avec les informations sur la configuration sélectionnée suit:
- Un nouveau nom est donné au module à supprimer. Dans l’exemple, cela est d’abord fait pour le module d’aiguillage CTC, qui est installé dans l’aiguillage gauche. Le nom “Demo-W-gauche” est attribué.
- Cliquez sur le bouton “Télécharger”.

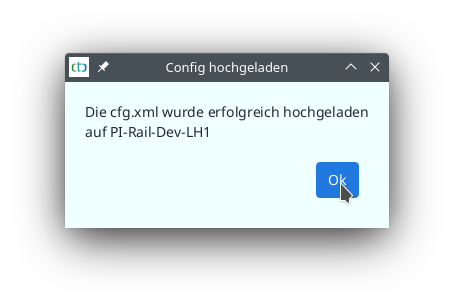

L’ancienne configuration est supprimée et le téléchargement réussi sur le module avec le nom du module précédent est confirmé :

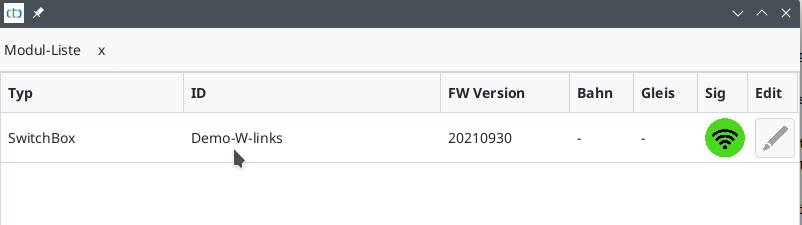

Le nouveau nom attribué apparaît déjà dans la liste des modules :
Le second module d’aiguillage est également réinitialisé :
- L’alimentation est coupée.
- Le deuxième aiguillage est connecté.
- Ensuite, l’alimentation est rétablie.
- L’application CTC est redémarrée.
- Le second module d’aiguillage CTC est réinitialisé de la même manière que le premier. Comme c’est le module pour l’aiguillage droit, le nom “Demo-W-droite” est attribué.
- Les deux modules d’aiguillage CTC sont maintenant réinitialisés à un état initial connu et défini, et ont un nouveau nom distinctif.
Les deux modules d’aiguillage sont réinitialisés et connectés à l’alimentation. L’application CTC est redémarrée et montre les nouveaux noms attribués :
Notez que la réinitialisation de la configuration ne supprime pas le plan de voie stocké dans un module. Si un plan de voie est stocké dans un module, il reste intact lors de la réinitialisation.
Installation des modules d’aiguillage
Les modules d’aiguillage CTC sont utilisés dans ce kit de démarrage pour les fonctions suivantes :
- le contrôle des électro-aimants des aiguillages,
- le contrôle d’un signal à palettes avec entraînement à solénoïdes (à noter : PAS de signal lumineux, mais un signal mécanique),
- et deux balises IR.
Chaque aiguillage a son propre module d’aiguillage CTC.
Les modules d’aiguillage CTC doivent être installés dans les aiguillages. Il faut tenir compte des noms des modules attribués lors de la réinitialisation des modules d’aiguillage :
- Le module “Demo-W-gauche” est installé dans l’aiguillage utilisé à gauche dans le plan de voie et c’est un aiguillage “tournant à gauche”.
- Le module “Demo-W-droite” est installé dans l’aiguillage utilisé à droite dans le plan de voie et c’est un aiguillage “tournant à droite”.
Des informations supplémentaires sur la commutation avec les modules CTC se trouvent ici :
Vue d’ensemble de la commutation avec CTC.
Le guide pour installer ou modifier les aiguillages pour le C-Gleis est ici :
Transformation aiguillage Märklin C-Gleis
Installation des modules de locomotive
Les modules CTC pour les locomotives remplissent les fonctions suivantes :
- contrôle du moteur de la locomotive,
- éclairage dans le sens de la marche de la locomotive et feux arrière,
- réception infrarouge et
- contrôle du mécanisme de décrochage (si présent dans la locomotive).
Chaque locomotive a son propre module de locomotive CTC.
Les modules CTC pour les locomotives doivent être installés dans les locomotives. Les liens sont ici :
Vue d’ensemble des modules de locomotive CTC.
Installation des balises IR
Les balises IR doivent être installées dans les voies. Le guide est ici :
Les différents modules sont installés, le réseau peut être assemblé.
