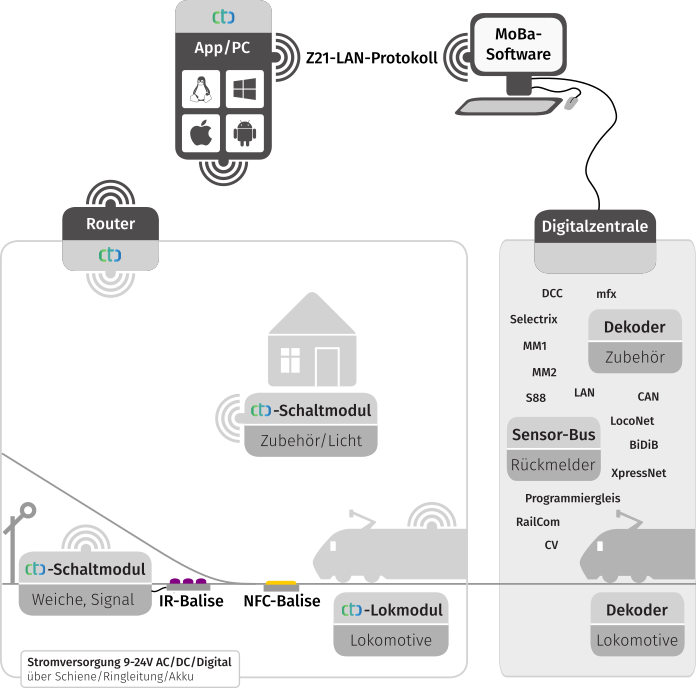

CTC est un système composé de matériel et de logiciels pour le contrôle des réseaux ferroviaires miniatures. Il présente les caractéristiques suivantes :

  • Modules CTC  : modules électroniques pour le contrôle des locomotives, aiguillages, signaux, éclairages, éléments d'action, etc. Chaque module CTC gère localement les tâches de commande comme le pilotage des moteurs, la commutation des aiguillages, l'allumage/extinction des lumières, etc. La configuration respective est stockée de manière décentralisée dans le module CTC correspondant.
  • Application CTC  : le logiciel sert d'interface utilisateur (interface graphique) et peut être utilisé sur un smartphone, une tablette Android ou iOS, ou encore sur un PC sous Windows, macOS ou Linux. Aucune unité de commande centrale dédiée et coûteuse n'est nécessaire.
  • Les modules CTC sont configurés via l'application CTC.
  • Communication via WiFi  : un point d'accès WiFi dédié (par exemple une FritzBox) assure la communication entre l'application CTC et les modules CTC, ainsi qu'entre les modules CTC eux-mêmes. La vitesse de transmission atteint jusqu'à 54 Mbit/s. Hormis l'alimentation électrique, aucun câblage n'est nécessaire.
  • Les modules CTC sont commandés via l'application CTC. L'interface graphique permet de contrôler par exemple la vitesse de circulation, la position des aiguillages, les signaux lumineux, etc.
  • Détection précise de la position  : pour les petits réseaux (jusqu'au voie 0), l'application CTC détermine la position exacte à l'aide d'émetteurs infrarouges dédiés dans la voie et de récepteurs infrarouges dans la locomotive. À partir de la voie 1, le même résultat est obtenu avec des étiquettes NFC dans la voie et un lecteur NFC sous la locomotive.
  • Détection des wagons (comptage d'essieux)  : depuis la version 4.22 de l'application CTC, un lecteur NFC peut être monté sous la voie pour détecter les wagons équipés d'étiquettes NFC. CTC offre ainsi une alternative adéquate aux compteurs d'essieux, avec l'avantage que l'application connaît précisément quel wagon vient de passer.
  • Le son est possible avec CTC via SUSI3 ou en utilisant un décodeur sonore DCC.
  • Un fonctionnement parallèle avec d'autres systèmes numériques et analogiques du marché est possible, par exemple à l'aide du protocole Z21-LAN.

Vues de l'application

L'application CTC propose un ensemble de vues. Dans l'application de bureau, ces vues peuvent être disposées librement dans la fenêtre principale et dans des fenêtres supplémentaires, voire réparties sur plusieurs écrans. Les applications pour smartphone et tablette ont une disposition largement fixe.

Les vues suivantes sont disponibles :

  • La liste des modules affiche tous les modules CTC qui se sont connectés à l'application depuis son lancement.
  • La liste des locomotives affiche toutes les locomotives qui se sont connectées à l'application depuis son lancement.
  • Le contrôle des locomotives offre toutes les fonctions pour contrôler manuellement une locomotive.
  • Le panneau de commande répertorie tous les aiguillages, signaux, etc. et permet de les actionner.
  • L'4242affichage des capteurs4242 montre tous les capteurs et leur état.
  • Le plan de voie affiche le réseau ferroviaire miniature avec tous les plans de voie placés.
  • La liste des cantons affiche tous les cantons avec la locomotive et ses wagons qui s'y trouvent.
  • L'4242affichage des horaires4242 montre un horaire sélectionné pour le fonctionnement automatique.
  • L'4242affichage des dépôts4242 montre les dépôts et les wagons qui y sont enregistrés.

Dans l'application de bureau, de nouvelles vues peuvent être ouvertes en tant que fenêtres via le menu « Affichage ». Vous pouvez ensuite déplacer la vue vers un autre emplacement en cliquant sur le titre de la vue et en maintenant le bouton de la souris enfoncé tout en déplaçant la vue à l'endroit souhaité. Des rectangles gris visualisent, pendant le déplacement, où la vue sera « ancrée ».

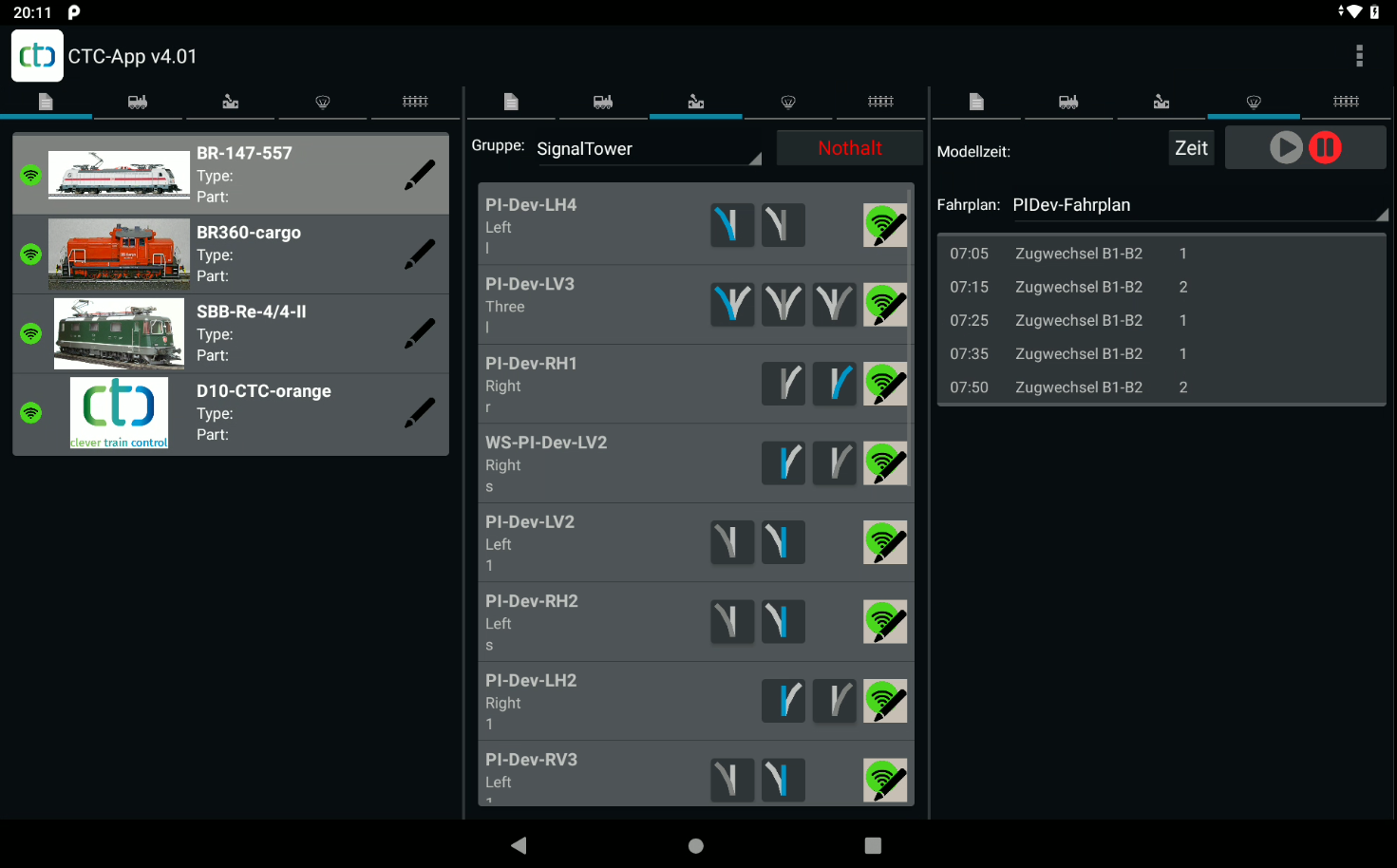

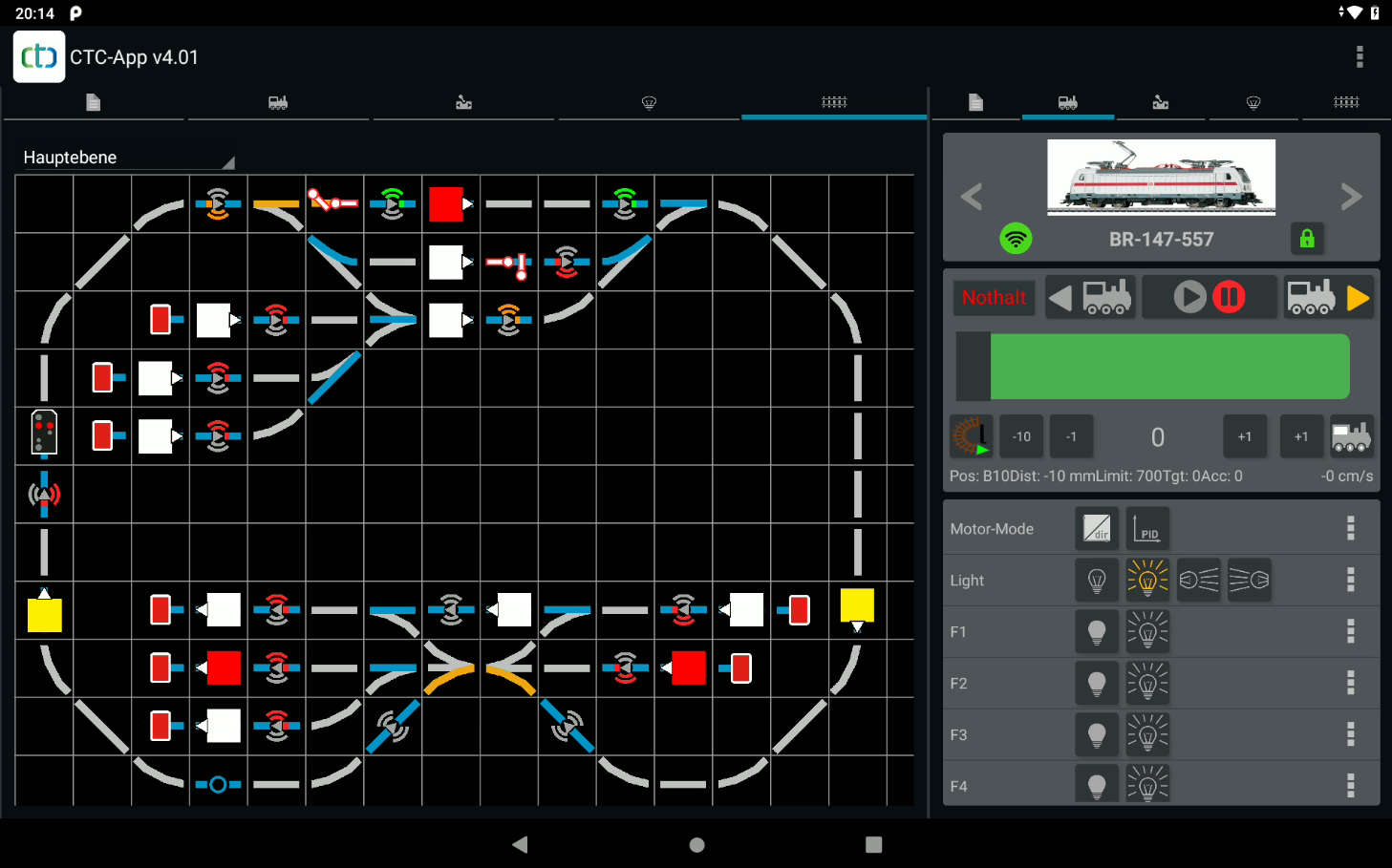

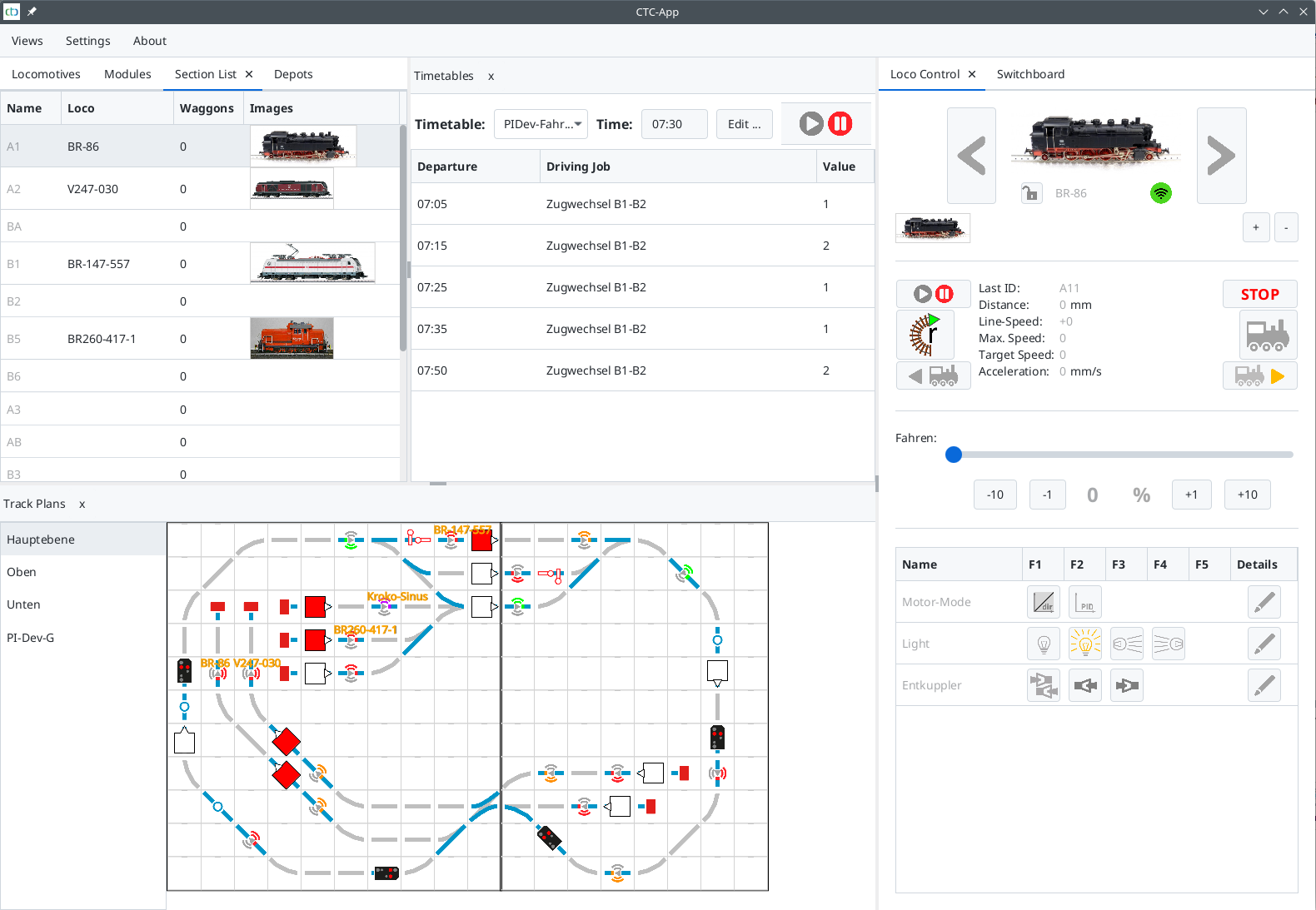

Les images suivantes montrent l'application CTC une fois sur un PC et deux fois sur une tablette Android :

ctc-app-doku-bild

ctc-app-doku-bild

ctc-app-doku-bild
