Propriétés communes à tous les modules de commutation CTC
| Propriété | Description |
| Tension d'entrée | env. 9 V à 24 V DC, courant numérique - (AC seulement avec condensateur de lissage) |
| Interfaces | Balise CTC-IR |
À partir de février 2025, nous fournissons une diode TVS avec tous les modules de commutation CTC. Voir la section « Protection contre les surtensions » sur la page « Alimentation et routeur » .
Aperçu des modules de commutation CTC (à partir de 40,- EUR)

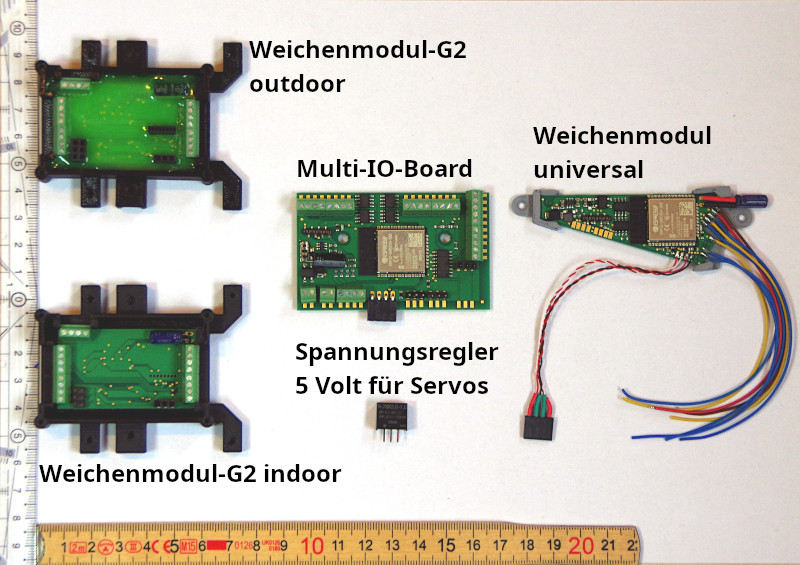

Pour commuter des aiguillages, des signaux, des éclairages, etc., il existe les modules CTC suivants :
| CTC-Aiguillage-Module | Optimisé pour | Dimensions | Sorties de commutation | Servos | Entrées capteurs | Balises IR | Courant max. total |
| CTC-Aiguillage-Module | Articles magnétiques, Märklin C-Gleis | 68 x 26 mm | 4x 0,5 A Lowside | - | - | 2 | 2 A |
| CTC-Aiguillage-Module-G | Chemin de fer de jardin, entraînement moteur | 53 x 31 mm | 4x 2 A demi-pont | 2 | 4 | 2 | 3 A |
| CTC-Multi-I/O-Board | Articles magnétiques, servos | 74 x 46 mm | 8x 0,5 A Lowside | 2 | 4 | 2 | 2 A |
Remarques :
- L'utilisation des modules CTC avec du courant alternatif (AC) ou du courant continu non lissé sans condensateur supplémentaire entraîne des dommages irréparables au module CTC.
- Les sorties de commutation sont distinguées selon qu'elles commutent la masse ou le pôle négatif (LowSide) ou le pôle positif (HighSide). En particulier pour les platines à LED, une des lignes est souvent commune pour un pôle. Il est alors important de savoir si les sorties de commutation du module sont configurées en HighSide ou LowSide.
- Un demi-pont peut basculer entre le pôle positif et le pôle négatif, mais n'est jamais éteint. En particulier les articles magnétiques (par ex. entraînement d'aiguillage classique) peuvent subir des dommages permanents en cas de configuration incorrecte du demi-pont et ne doivent donc pas être connectés à un demi-pont.
- Pour les servos, un module d'alimentation supplémentaire est nécessaire.
Instructions de montage
Aiguillages
- Connexion Voie C aiguille à trois voies
- Connexion Piko voie A aiguillage à trois voies
- Raccordement aiguillage triple Rocoline
- Raccordement voie K aiguille double en croix élancée
- Anschluss Piko A-Gleis Doppelkreuzungsweiche
- Raccordement aiguille double croisée Rocoline
- Raccordement voie C aiguillage double croisement
- Anschluss mtb MP10
- Connexion TrainTronic TR8051
- Raccordement voie C aiguille
- Connexion Voie K Aiguillage
- Branchement aiguillage LGB avec capteur
- Anschluss M-Gleis Weiche
- Connexion voie Piko A aiguillage
- Raccordement aiguillage Rocoline
Pour le CTC-Aiguillage-Module, il existe les instructions de montage suivantes :
Instructions pour le CTC-Aiguillage-Module-G :
Servos
- Aperçu du fonctionnement des servos avec CTC
Plaque tournante
Au CTC-Aiguillage-Module-G, une plaque tournante peut également être connectée, voir Connexion plaque tournante Fleischmann
